| 硬質合金數控刀具CVD涂層指南 | |||||||
| 涂層 | 涂層說明 | 膜厚 （μm) | 涂層成分 | 摩擦系數 | 外觀顏色 | 應用領域 | |
| KA | TiN | 13~17 | TiCN+Al2O3+TiN | 0.3 | 金黃色 | 針對一般鋼件 | |
| KB | TiCN | 13~17 | TiCN+Al2O3 | 0.4 | 黑金剛 | 灰鑄鐵、球墨鑄鐵 | |
| KC | TiAlN | 13~17 | TiCN+Al2O3+TiN | 0.4 | 雙色 | 低碳鋼、合金鋼 | |
| KD | AlTi基 | 13~17 | TiCN+Al2O3 | 0.4 | 孔黃 | 綜合性能高 | |
| KE | AlTiSi基 | 9~9 | TiCN+Al2O3+TiN | 0.3 | 金黃色 | 不銹鋼等抗粘粘性鋼材 | |
| 工藝特點 | PVD物理氣相沉積 | CVD化學氣相沉積 |
|---|---|---|
| 真空度 | 10-2 to 10-4 mbar | 常壓或低真空 |
| 溫度 | 200-450℃ | 900-1050℃ |
| 沉積限制 | 視線法則 | 氣體能接觸到的任何表面 |
| 鍍膜工藝 | 物理氣相沉積 | 化學氣相沉積 |
| 膜厚 | 1-7 μm, 或納獅定制 | 5-12 μm, 最大20μm; |
| 基材限制 | 非真空揮發性 | 長時間耐高溫 |
| 表面光潔度 | 0.03-0.05μm | 需拋光處理 |
| 后處理 | 無需熱處理 | 工具鋼需后處理調制硬度 |
| 邊緣構造 | 無堆邊現象 | 厚膜，可打磨邊緣 |
CVD涂層和PVD涂層的差別
CVD僅限于耐高溫材料，和PVD鍍膜一樣，為保證涂層的結合力，基材表面光潔無油、無銹。
PVD DEB涂層——黑色耐高溫吸光-絕緣涂層-空氣耐高溫氧化不變色系列
DEB涂層：1-7微米膜厚絕緣參數可定制，1800HV硬度，耐高溫700°以上，300-400V耐擊穿。納獅硬質多功能涂層系列，歡迎打樣測試。相比CG9碳膜系列，適合硬度耐磨、耐高溫吸光/絕緣工況。
對紅外、遠紅外有高達0.84以上吸收率（亮面吸收率為0.8，納獅實驗室測試）。
PVD CG9涂層——純黑耐高溫高吸光率-絕緣涂層系列——黑鈦裝飾鍍
CG9涂層為摻雜Cr金屬元素的碳膜，800HV一下顯微硬度，表處后0.88高吸光率，色值：L25-L30。50V-150V耐擊穿。250°以內高溫防氧化。相比DLC涂層，防腐蝕效果略差（CG9涂層無表面致密層），但是黑度值和耐高溫效果更好。CG9是黑鈦一種，可做硬質膜黑色裝飾鍍，適合不銹鋼、鋁合金（電鍍打底）、銅等各類金屬功能或裝飾需求。
CG9為P1200 PeCVD濺射工藝沉積，可以實現200℃以內低溫鍍膜。甚至可以在部分高溫塑料上鍍膜。
對中紅外有高達0.88以上吸收率。需要做表面霧化處理。
吸光涂層應用
- 適用材料：金屬、玻璃、陶瓷、耐溫150℃以上塑料；
- 應用工況：適用于各類有超薄、真空無析出環境，要求涂層高吸光/消光、耐高溫、絕緣、高硬耐磨、耐腐蝕等需求。
- 其它：本涂層在不銹鋼、鉬合金、純銅、鋁合金、可伐合金、純金（用于高吸光高反射）等有豐富案例，可直接導入量產；
| 型號 | 吸光率 | 導電性 | 膜厚 | 表面硬度 | 耐氧化穩定 |
|---|---|---|---|---|---|
| 型號 | 吸光率 | 導電性 | 膜厚 | 表面硬度 | 耐氧化穩定 |
| DEB | 0.84 | 萬用表絕緣 | 3-8μm | 1800HV | 700-1000℃ |
| CG9 | 0.88 | 20MΩ | 3-8μm | 300HV | 250-300℃ |
耐高溫吸光涂層FAQs
納獅的DEB涂層是靈兮跟進一年多的研發項目，共有兩個涂層種類，主要針對紅外、中紅外波段吸收，因此有很好的吸熱效果，但是3-7微米的膜厚，且為金屬陶瓷膜，因此基本不影響散熱。目前吸光度0.82-0.88，受金屬基材耐溫限制，適配不同涂層種類。如果需要類似如刀工具涂層一樣耐磨，吸光度將進一步降低到0.76。
納獅DEB吸光涂層是基于工具鍍工藝，相對其它裝飾鍍吸光涂層，更高的結合力（HF1-HF2）、更高的膜硬度（800-2000HV），更好的高溫穩定性（理論上1100℃，30分鐘；750℃ 6-10小時），700℃，-5pa無分解無真空析出。
大家最容易搜到的是浙江某材料研究所的，吸光能99%以上的超黑涂層，“該涂層可在多種基材表面沉積，同時可實現大面積批量制備，而且可適應高溫、低溫、真空、液體等極端服役環境。”很遺憾靈兮本人沒有用過，但是我不少客戶都找過他們，只能說應用工況不一樣。他們用沉積和不增加重量來描訴他們的超黑涂層，大概率也是真空鍍膜工藝。
靈兮猜測市面上的涂層更偏向于裝飾鍍，因此在耐高溫、耐磨性、結合力以及更復雜工況會有明顯差距。通常，裝飾鍍?nèi)狈Υ虻讓?，對基材有明顯挑選。
另外，還有一種納米管技術，也能實現超黑吸光涂層效果。受次啟發，假設在飛秒或者微觀腐蝕面上鍍本吸光涂層，吸光度應該會顯著提升。將金屬表面做微觀結構處理，目前在疏水涂層上有非常好的應用，類似于荷葉效應。同樣，在吸光領域應該也有非常好的實用效果，可以讓光線經過多輪反射及漫反射，大幅削減溢出。
納獅DEB涂層，是目前少有的已量產的耐高溫氧化吸光涂層。
有。目前有四類客戶，并處于用途保密階段。目前主要用于大功率燈具、醫療核磁設備、中紅外吸收、和深空吸光。另外，本涂層為耐高溫絕緣，可用于核電、基站零件等。
- 納獅DEB吸光涂層為PVD真空鍍膜工藝，為來料加工，將工件掛鍍在250-450℃真空爐中，PVD真空沉積。
- 價格按裝爐量計算。通常12000-15000元一爐；如工件最大尺寸≥800mm，另加500元委外前處理費用。
如有機會隨爐打樣，則免費。 - 目前最大加工尺寸，φ600x850mm。對吸光要求和膜厚要求不高的客戶，最大可擴展為φ680x1700mm真空爐。
- 專爐，交期2-3天；隨爐打樣，因不定期開爐，約1個月。
可以，納米氧化鋁是一種典型的紅外吸收材料。合適的孔隙率和表面粗糙度，將會進一步提升吸收效果。納獅吸光涂層系列，更重要是的有一定的耐磨性和高結合力的工業或特殊用途，從而犧牲了部分吸光吸能。
01 納獅非貴金屬系列PVD雙極板電池優勢
納獅已進入小試階段的雙極板防護涂層，在腐蝕電位、ICR：interface Resistance 接觸電阻，已經優于行業平均水平。納獅氫能燃料電池二代涂層，依然是摻雜型非貴金屬PVD涂層。我們深度和院校合作，始終保持業內頭部水平。
納獅雙極板保護涂層參數
| 涂層類別 | 鍍膜方式 | ICR/mΩ*cm2 | 腐蝕電流uA/cm2 |
| RC | 濺射 | 1.06 | 1 |
| NC | 濺射 | 0.46 | 1 |
| NT | 濺射 | 0.11 | 1 |
優勢-1024x576.jpg)
優勢1-1024x576.jpg)
基于第七代SPARK真空鍍膜設備
為燃料電池定制的離子源和沉積爐腔設計，可提高雙極板的生產效率及穩定性。同時，納獅提供包括清洗、拋光、臺車設計等完整雙極板生產設備及工藝方案。
平臺-1024x576.jpg)
氫燃料電堆項目，是由納獅涂層Naxau AM事業部總經理親自帶隊，并組建了新能源實驗室，通過實驗室模擬雙極板的工況、實際上機測試，快速提升涂層競爭力。
團隊-1024x576.jpg)
02 關于氫能源涂層項目合作
納獅始終保持著與國內外科研機構合作，并有新能源院士工作站。目前在氫能源、雙極板、復合集流體等新能源領域有一定的先發優勢。我們提供雙極板涂層打樣服務，真空鍍膜機及工藝銷售，整套產線方案設計多方式合作。
我們可以從0開始，提供雙極板生產、預處理及鍍膜交付全套方案。
03 燃料電池雙極板真空鍍膜設備及產線
納獅定制型氫燃料電池鍍膜產線及設備。由納獅新能源院士工作站設計。
04 燃料電池雙極板部分參數
- 常用材料：不銹鋼、鈦、石墨；
- 雙極板厚度：0.05-0.2mm；
- 流道寬度：0. 5～2. 5mm；流道深度：0. 2～2. 5mm；尺寸偏差：≤8%；
- 流道底部粗糙度：Ra≤1.6μm；
- 流道傾角：θ 為 0° ～60°；
- 流道的長度：越長的流道引起的壓力損失越大, 后段反應氣濃度越低, 從而降低電池性能；
DLC涂層典型應用
- 高品質傳動組件、精密零件、醫療器械、航空部件等
- 超光滑低摩擦系數，適用于加工粘黏的切削刀具、模具和沖壓工具
- ＜200℃的低溫PVD納米涂層工藝，適用于低溫回火工件
WcC（ ）、Ta-C、DLC（a-c：H）及金剛石涂層的區別
- WcC、Ta-C、a-c：H都是DLC的一個分類，只是習慣上人為做了區分
- WcC是納獅為手機行業定制開發的PVD涂層
- 膜厚會影響Ta-C涂層的顏色
| 涂層 | 硬度：HV | 膜厚：μm | 抗氧化溫度 | 摩擦系數 | 外觀顏色 | 適合加工材質 |
| WcC | 1000-1300 | 1-2 | 700 | 0.15 | 深灰 | 專為微徑刀具＜1mm開發的涂層，適合加工不銹鋼、鈦合金、鋁合金 |
| Ta-C | 4000-6500 | 0.5-1 | 550 | 0.1 | 炫彩 | 適用于高硅含量的鋁和鋁合金，碳纖維，銅等有色金屬 |
| DLC | 2000 | 1-6 | 350 | 0.1 | 黑色 | 固態潤滑膜 |
| 金剛石 | 10000 | 2-12 | 650 | 0.01 | 黑灰 | 石墨，復合材料，碳纖維 |
DLC和Ta-C的性能比較
DLC常見應用
DLC涂層FAQs
工具鍍DLC通常厚度為1-3微米，其中包含了部分打底層的厚度。各個公司的DLC表面硬度略有不同，一般在1800HV~2200HV之間。裝飾鍍DLC在1微米以內；但接近0.5微米時，DLC會出現炫彩，或者叫七彩DLC。均勻的、不同的顏色，可以反映出DLC的膜厚。
現代切削刀具的主要挑戰
高性能材料的應用漸增，加工難度也更高。材料有更高的硬度、抗拉強度、粘性、低熱傳導性、硬化層等，典型的難加工材料有沉淀硬化型不銹鋼、鈦合金、高溫合金等。 高效、環保成為切削加工的主要訴求。高速切削、干式切削等方式正在廣泛應用。 精度要求更高，刀具系統長久的穩定性更重要。- 刀具種類3C銑刀、微鉆、鋼板鉆、絲錐、滾插刀、拉刀、模切刀等
納獅涂層在刀具上的優勢
- 針對現代刀具的挑戰，納獅開發出獨特的ShRL四層刀具涂層系統。依次為最靠近基材的應力吸收S膜，第二層高硬度的耐磨h膜，第三層抗高溫的R膜，與最上面的底摩擦系數的L膜。
- PVD納米涂層具有超高的硬度，但大部分廠商的涂層都因為太硬而一開始切削就在刃口崩落了。納獅涂層的研發工程師在厚的高硬度h膜下設計了一層應力吸收S膜，大幅增加了硬膜的穩定性，讓刀具壽命提升2到5倍，是涂層產業的創舉。刃口硬涂層沒有微崩，切削出來的產品表面更光亮，符合高精度切削要求。
- 針對高速與干式切削帶來的大量溫度問題，納獅涂層在高硬度h膜上設計了一層抗高溫的R膜，讓切削熱盡量排斥在刀具外面，大部分熱量被切屑帶走。
- 最表面還需要針對被加工的材料設計一個低摩擦系數的L膜，不同粘性被加工材如不銹鋼、鈦合金、高溫合金等需要設計不同的L膜。
車刀片涂層
根據刀片的具體的加工形狀、機床參數（工藝、速度等）、被加工材料（熱處理工藝、硬度等），推薦使用不同的PVD刀片涂層。
對于終端客戶，批次加工材料固定，可以選用不銹鋼、高溫合金等專用刀片涂層。而針對需要備庫的經銷商，則可以考慮通用涂層，應對不同加工材料需求。
| 涂層名稱 | 顏色 | 涂層硬度（HV） | 抗氧化溫度℃ | 摩擦系數 | 涂層厚度μm | 應用推薦 |
|---|---|---|---|---|---|---|
| 復合TiN | 金黃 | 2000 | 500 | 0.25 | 2-3 | 通用鋼件加工；抗粘黏性較好 |
| TX-S | 金黃 | 3500 | 800 | 0.25 | 4-6 | 普通鋼材、鑄鐵、不銹鋼通用涂層 |
| AML | 紫黑色 | 3300 | 800 | 0.3 | 3-4 | 一般鋼件加工 |
| AMR | 古銅色 | 4200 | 1000 | 0.3 | 2-3 | 針對不銹鋼、高硬材料；耐磨耐高溫 |
| AMT | 灰色 | 4000 | 1200 | 0.3 | 3-4 | 針對高硬、鎳基合金等難加工材料 |
有用信息：
- 納獅刀片涂層應用推薦，是經過客戶對比測試的大數據匯總而成。如果刀具壽命不理想，可以嘗試更換基材和刀型。同時，我們也歡迎提供對比樣件測試，以不斷提升涂層品質。
- 納獅PVD刀片涂層專頁下載
PVD應用常用刀具
典型刀具涂層應用
鈦合金材料加工過程中切削力大、溫度高，導致刀具磨損快、加工過程時變性增強，雖然保證了構件的尺寸和形位精度滿足設計要求，但是工件表面會出現加工刀痕、棱邊損傷、表面微裂紋、加工硬化、組織損傷等表面完整性問題。
利用Hipims技術制備TiB2 涂層，具有高離化率特征，能量高，制備涂層致密，應力小，不容易崩卻。同時TiB2 涂層刀具表面氧化所產生的 B2O3 液化膜，起自潤滑作用，減少粘粘。具有較小磨損量，可以有效延長鈦合金切削加工刀具的使用壽命。
利用Hipims技術制備TiB2 涂層，具有高離化率特征，能量高，制備涂層致密，應力小，不容易崩卻。同時TiB2 涂層刀具表面氧化所產生的 B2O3 液化膜，起自潤滑作用，減少粘粘。具有較小磨損量，可以有效延長鈦合金切削加工刀具的使用壽命。
現代成型模具的主要挑戰
- 鋼板的硬度、強度都越來越高，讓模具有各種嚴重磨損、拉傷、粘料等問題。
- 同時，客戶還要求更高的產品精度與更長的模具壽命。
- 傳統表面處理工藝TD，雖然硬度夠高，但由于處理溫度太高，模具常會變形，甚至開裂報廢。
- 涂過層的模具還是會拉傷。
納獅涂層在成型模具上的優勢
- 針對現代成型模具的挑戰，納獅開發出獨特的“杜霸”涂層系列。我們先在模具鋼材表面低壓滲入一個50-200微米的硬化層，接著在硬化層的支撐上沉積我們獨特的SXL膜。依次為應力吸收S膜，再來是一層非常厚的應力吸收膜與高硬度膜交叉累積5000多層的X膜，最上面再沉積一層底摩擦系數的L膜來防止粘料。
- 杜霸涂層的總厚度最高可達到一般PVD涂層的40倍，所以碰到?jīng)_壓成型中的硬質點時也不會被拉傷，模具壽命與產品表面精度都大幅改善。
- 杜霸是一個低溫工藝，模具不會變形與開裂。我們甚至能夠處理補焊過的模具，超越傳統TD工藝的限制。
現代壓鑄模具的主要挑戰
● 更高的生產力是現代壓鑄產業永無止境的訴求，壓鑄模具的工藝環境就在更高溫、高壓、高速下有面臨了新的挑戰。
● 就在原本惡劣的工藝環境之下產業還要求壓鑄的產品要達到更高的精度，甚至一次成型，不做任何二次加工。
納獅涂層在壓鑄模具上的優勢
● 針對現代壓鑄模具的挑戰，納獅開發出獨特的“杜霸”壓鑄涂層系列。我們先在模具鋼材表面低壓滲入一個50-200微米的硬化層，接著在硬化層的支撐上沉積我們獨特的SGL膜。依次為應力吸收S膜，再來是一層非常厚的低熱傳導速率膜與高硬度膜交叉累積1500多層的G膜，最上面再沉積一層低摩擦系數的L膜來防止粘料。
● 杜霸壓鑄涂層的低熱傳導速率G膜可有效減緩壓鑄模具上冷熱變化的幅度，延遲模具因快速冷熱所產生的熱沖擊疲勞。同時200微米厚的硬質復合涂層能夠承受壓鑄中的高壓并減少表面磨損，保持精度。
現代塑料模具的主要挑戰
● 大部分塑料射出產品都是外觀件，對產品表面質量有最嚴苛的要求，任何模具表面的問題與缺陷都會完全反映在射出產品上。
● 塑料模具除了有表面刮花、磨損等表面硬度不夠的問題，還同時有腐蝕的問題。而市面上的耐磨涂層大都不耐腐蝕。
● 塑料模具表面常會做各種蝕紋、咬花、鏡面拋光等處理，市面上大部分的涂層技術顆粒過大，會影響塑料模具原來處理好的各種花紋與鏡面，塑料模具需要一個更精密的涂層。
納獅涂層在塑料模具上的優勢

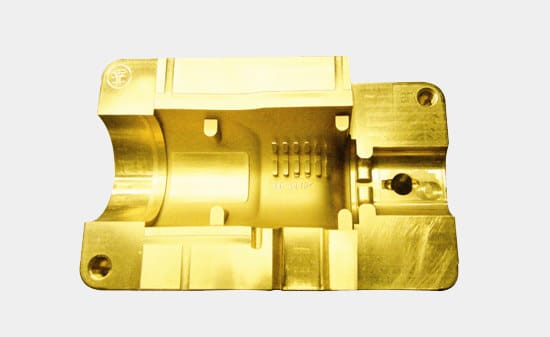

● 針對現代塑料模具的挑戰，納獅開發出 申請中的“?？啤蓖繉酉盗小：？仆繉邮鞘澜缟系谝粋€能夠同時耐腐蝕又耐高溫的超硬涂層。
● ?？仆繉映晒Πl(fā)揮了SPARK 6無液滴的技術優勢，無液滴的?？仆繉涌赏耆３炙芰夏＞吒鞣N表面精密的蝕紋與高鏡面，模具師傅完美的工藝受到?？仆繉訄杂驳谋Ｗo。
● ?？仆繉颖砻娴牡湍Σ料禂?shù)L涂層還可以改善塑料流動性，提高充型能力，使脫模更容易。
